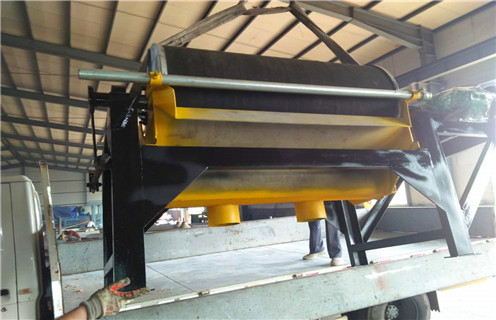

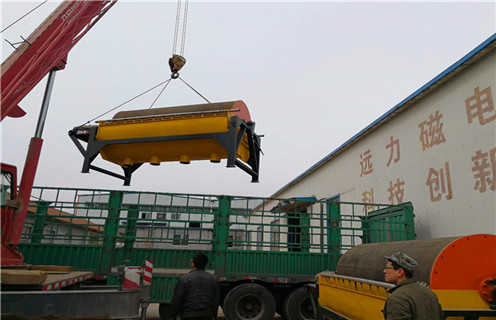

河北河沙磁選機_遠力河北河沙磁選機的結構磁場分布圖，河沙磁選機是一種專門針對河沙中磁性礦物(如磁鐵礦、磁黃鐵礦、鈦鐵礦等)進行分選提純的專用設備，其核心功能是利用磁場對磁性物質的吸附與分離特性，從河沙中分離出磁性礦物，同時去除河沙中的磁性雜質，廣泛應用于建筑用砂提純、礦物加工、河道清淤固廢利用等領域。

一、河北河沙磁選機_遠力河北河沙磁選機的結構磁場分布圖

與普通磁選機相比，河沙磁選機針對河沙含泥量高、顆粒度不均勻、水分含量大等特性進行了專項優化，具備分選效率高、抗堵塞能力強、適應潮濕工況等優勢。通過河沙磁選機處理后的河沙，不僅能去除影響建筑質量的磁性雜質，還可回收其中的磁性礦物資源，實現資源的高效利用，符合綠色礦山和環保生產的發展要求。

二、河北河沙磁選機_遠力河北河沙磁選機的結構磁場分布圖

河沙磁選機的結構設計圍繞“適配河沙特性+高效磁選分離”核心目標構建，主要由磁選主體、給礦系統、傳動系統、機架調整系統、控制系統及輔助系統組成，各部件協同保障分選過程穩定高效，具體結構如下：

1. 磁選主體(核心工作部件)

磁選主體是實現河沙磁選的核心，主流類型為筒式結構，主要包括滾筒、磁系、固定架三部分。滾筒采用耐磨不銹鋼或碳鋼材質，表面經過拋光或噴涂耐磨涂層處理，防止河沙沖刷磨損，直徑常見范圍為600-1500mm，長度根據處理量適配為1000-3000mm。磁系為永磁體或電磁體，永磁體多采用釹鐵硼、鍶鐵氧體等高性能材料，磁場強度可達1000-5000Gs，根據分選需求分為強磁和弱磁兩種類型;電磁體則通過調節電流控制磁場強度，適配不同磁性礦物的分選。磁系固定在機架上，滾筒圍繞磁系旋轉，形成穩定的磁場區域。

2. 給礦系統

由給礦斗、給礦機、溜槽組成，負責將河沙均勻、穩定地輸送至磁選滾筒表面。給礦斗配備柵格板，可初步過濾河沙中的大塊雜質(如石塊、樹枝等)，避免堵塞后續設備;給礦機多采用振動給礦機或螺旋給礦機，振動給礦機通過振動使河沙沿溜槽均勻分布，螺旋給礦機則適用于含泥量較高的河沙，防止物料結塊。溜槽角度可調節，確保河沙以薄層狀態平鋪在滾筒表面，增大磁性礦物與磁場的接觸面積。

3. 傳動系統

由電機、減速器、聯軸器、傳動皮帶等組成，驅動磁選滾筒勻速旋轉，轉速通常為15-30r/min。電機多選用變頻電機，可根據河沙的磁性礦物含量和顆粒度調整轉速：磁性礦物含量高時降低轉速，確保充分吸附;顆粒度較小時提高轉速，提升分選效率。減速器采用硬齒面減速器，傳動效率高、噪音低，適應長時間連續作業需求。

4. 機架與調整系統

機架采用鋼結構焊接而成，具備足夠的強度和穩定性，支撐設備各部件。調整系統包括滾筒間距調整、溜槽角度調整和整機高度調整機構：滾筒間距調整可適配不同厚度的河沙物料層;溜槽角度調整確保給礦均勻性;整機高度調整則方便與前后端輸送設備(如輸送帶、螺旋輸送機)對接，提升生產線的適配性。

5. 控制系統

由控制柜、變頻調速器、液位傳感器(針對濕式磁選)、故障報警器等組成。操作人員通過控制柜調節給礦量、滾筒轉速等參數;變頻調速器實現電機轉速的無級調節;濕式磁選機型中，液位傳感器監測分選槽內水位，確保分選條件穩定;設備出現過載、電機故障等問題時，故障報警器及時發出聲光報警，保障生產安全。

6. 輔助系統

根據作業方式分為干式和濕式輔助系統：干式磁選機配備除塵系統，通過風機和除塵器收集分選過程中產生的粉塵，減少環境污染;濕式磁選機配備供水系統(水泵、管路)和脫水系統(脫水篩、沉淀池)，供水系統為分選過程提供穩定水流，使河沙呈懸浮狀態，提升分選精度，脫水系統則對分選后的產品進行脫水處理，降低成品含水率。
