上海CTG-7522干選磁選機，CTG干選機是我公司專為我國磁性貧鐵礦設計的一種新型干選設備。尤其適用于風化沙、螞蟻沙、火山巖等軟礦。本產品在2000年投放市場以來，在山東、山西、河南、河北、陜西、甘肅、內蒙、遼寧、安徽、湖北、四川、貴州、西藏、新疆等地得到廣泛應用，為客戶創造了可觀的經濟效益，深的廣大用戶的信賴和贊譽。

一.上海CTG-7522干選磁選機技術特點：

1、選別粒度廣，可廣泛用于0-6mm礦砂(石的選取，并可根據用戶需求，將精料品味8-30之間任意調整

2、鐵砂回收率高，比傳統滾筒回收率提高20-50%，產量增加30-60%。

3磁場強度高(最高可達8000Gs分布均勻，透磁深度大、鐵砂附著力強，使用壽命長。

4產品結構簡單，使用保養方便。

二、上海CTG-7522干選磁選機工作原理

所要分離的礦石通過給料機或皮帶機進入滾筒上表面，在強磁的作用下磁性礦將被吸附在筒體表面，并隨磁場的梯度和磁場的變化在筒體表面翻滾前進，非磁性礦在滾筒離心力的作用下脫離滾筒被拋出。磁性礦到達無磁區時也會在離心力的作用下脫離滾筒，從而完成分選。

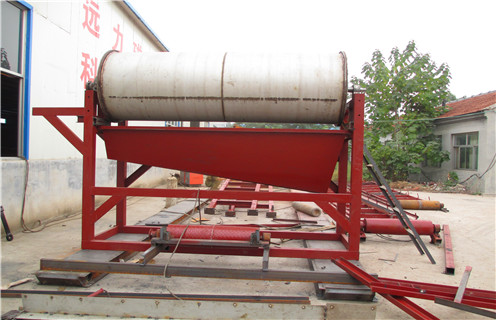

三、上海CTG-7522干選磁選機結構特點

該機主要由永磁滾筒、調整機構、減速機、電機、機架等部分組成。

1、永磁滾筒是磁選機的關鍵部件，它由圓筒、永磁磁系、端蓋、軸、軸承套及軸承組成。

2、圓筒用不銹鋼板卷成，通過端蓋、軸承套、軸承、支撐于軸上，圓筒與磁系的距離不大于4mm。

3、傳動裝置由JZQ減速機、皮帶輪、皮帶、傳動軸與筒連接，帶動圓筒旋轉。

4、機架是由型材焊接成的結構件，承擔主機的全部重量，通過地腳螺栓固定在基礎上。

5、磁系偏角調節裝置用于調節磁系的偏轉角度，旋轉拉桿上的螺母，通過拉桿使軸偏轉，從而使固定在軸上的磁系也隨著偏轉。
