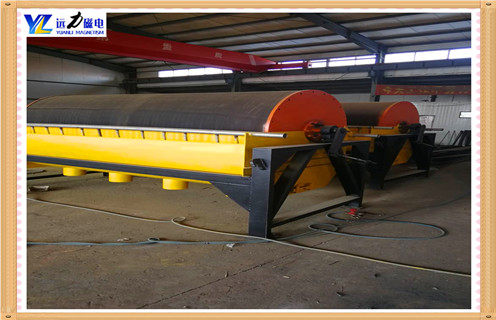

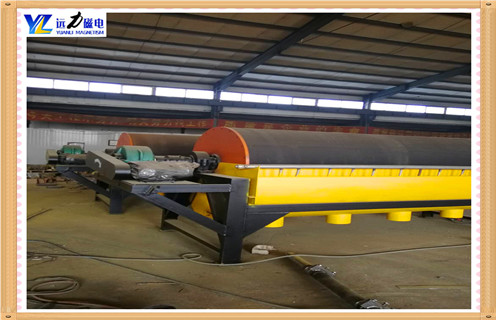

云南逆流式濕式磁選機工作原理圖
產品分類： 濕式磁選機
云南逆流式濕式磁選機工作原理圖，逆流式濕式磁選機其給礦方向與磁場吸引力方向基本相同，礦漿是從槽底下部進入選別空間，磁性礦顆粒較
訂購熱線：13869611251
云南逆流式濕式磁選機工作原理圖，逆流式濕式磁選機其給礦方向與磁場吸引力方向基本相同，礦漿是從槽底下部進入選別空間，磁性礦顆粒較容易被吸引到圓筒的表面上，并隨圓筒一起轉到磁系邊緣的磁場最弱處而排卸到精礦槽中。非磁性礦粒或磁性很弱的礦粒逆著圓筒旋轉方向流經磁系的左側邊緣，并從底板與圓筒之間的間隙可以在一定范圍內(30~40mm)調節。
一、云南逆流式濕式磁選機的作用
這種型式的磁選機可以獲得較高質量的鐵精礦。同時也能得到較好的回收率。所以半逆流磁選機在生產實踐中得到廣泛的應用。它適宜處理細粒小于0.2mm的強磁性礦物的粗選與精選作業，它可以多臺串聯工作，實現多次精選的作用。
二、云南逆流式濕式磁選機的工作原理
1、主要由圓筒、磁系、槽體、傳動部分四部分組成。圓筒由2-3mm不銹鋼板卷焊成筒，端蓋為鑄鋁件，用不銹鋼螺釘和筒相連。電機通過減速機，帶動圓筒作回轉運動。
2、磁系為開放式磁系，裝在圓筒內。磁塊用不銹鋼螺栓裝在磁軛的底板上，磁軛的軸伸出筒外，軸端固定有拐臂。扳動拐臂可以調整磁系偏角，調整合適后可以用拉桿固定。槽體的工作區域用不銹鋼板制造，機架和槽體的其他部分用普通鋼材焊接。
3、礦漿經給礦箱流入槽體后，在給礦噴水管的水流作用下，礦粒呈松散狀態進入槽體的給礦區。在磁場的作用，磁性礦粒發生磁聚而形成"磁團"或"磁鏈"，"磁團"或"磁鏈"在礦漿中受磁力作用，向磁極運動，而被吸附在圓筒上。
4、由于磁極的極性沿圓筒旋轉方向是交替排列的，并且在工作時固定不動，"磁團"或"磁鏈"在隨圓筒旋轉時，由于磁極交替而產生磁攪拌現象，被夾雜在"磁團"或"磁鏈"中的脈石等非磁性礦物在翻動中脫落下來，最終被吸在圓筒表面的"磁團"或"磁蓮"即是精礦。精礦隨圓筒轉到磁系邊緣磁力最弱處，在卸礦水管噴出的沖洗水流作用下被卸到精礦槽中。非磁性或弱磁性礦物被留在礦漿中隨礦漿排出槽外，即是尾礦
